集成换热机组

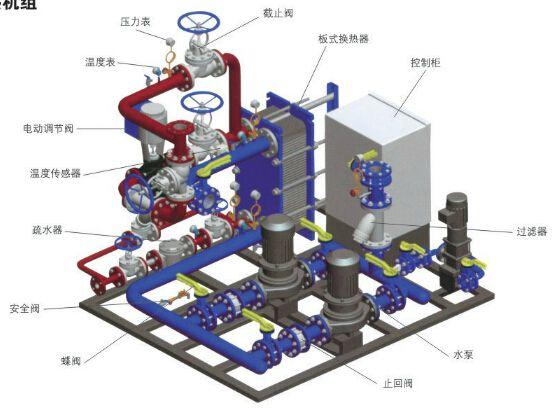

CVHEX智能换热机组主要构件

1板式换热器2循环泵3补水泵4电控柜以及温控系统组件5定压膨胀罐6各类阀门（蝶阀、止回阀、电动调节阀、电磁阀等）7仪表（温度压力）8连接管件及集成底座等。根据设计使用要求加载自动控制系统、软化水系统、补水系统等。

CVHEX机组的控制系统主要由以下几部分构成：西门子PLC核心控制部分控制器采集所有温度、压力、压差、各阀门开关状态等信号，根据选定的控制模式和程序设定进行相关计算并更终完成系统自动控制，自动开关调节各电动阀、自动控制各泵启停及运行频率。在控制逻辑中主要具有以下功能：主控制逻辑，自检控制逻辑，显示、报警、通讯功能，显示功能，报警功能，通讯功能）、水泵变频控制柜部分（水泵变频控制柜既可选择由PLC远程控制-自动模式，也可选择在柜体本身就地控制-手动模式）、温度控制与流量控制系统的集成。其中所有电气设备元件均选用Schneider等产品，PLC及控制附件（含传感器）选用SIEMENS产品，变频器选用ABB等产品。温度与流量控制系统：选用西门子、施耐德、欧姆龙、法国埃拓利等名牌电器与测量元件，质量可靠、运行安全。具有超温、超压、缺水、过流、漏电保护等多项安全保护功能。操作方便、可手动/自动转换、逐级循环投切、节约能源。在柜体面板可显示电源状态包括电压、电流。电机运行状态包括运行电流、电压、运行状态等。柜内所有电器元件选用施耐德品牌或根据客户要求，保证使用可靠性、稳定性和长寿命。以上产品从品质上保证了系统的稳定性，从而使本控制系统可以稳定、可靠的长期安全运行。

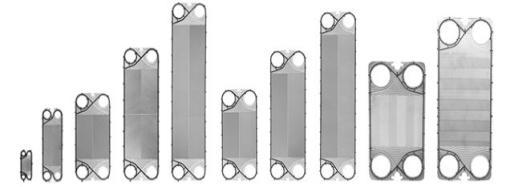

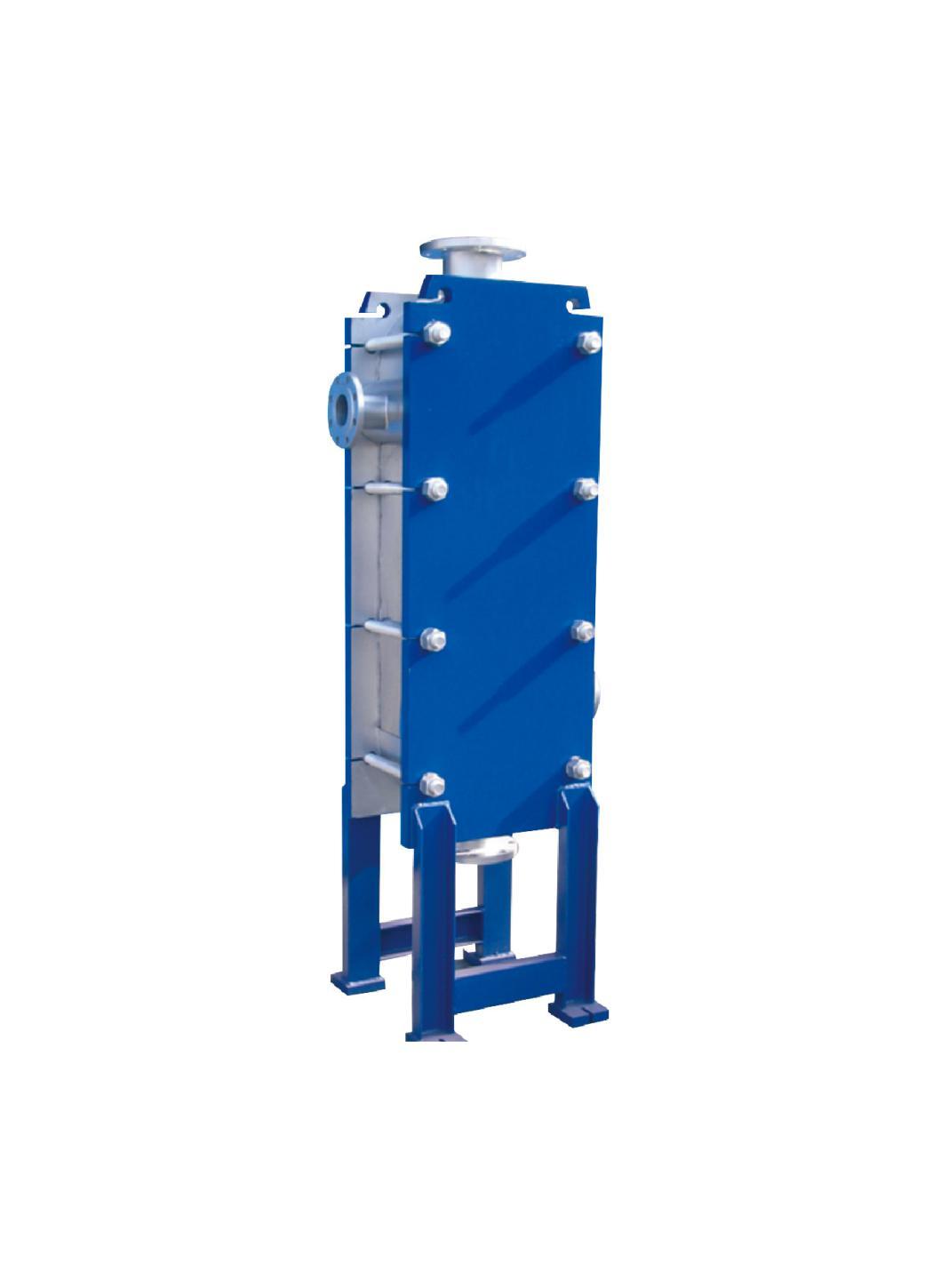

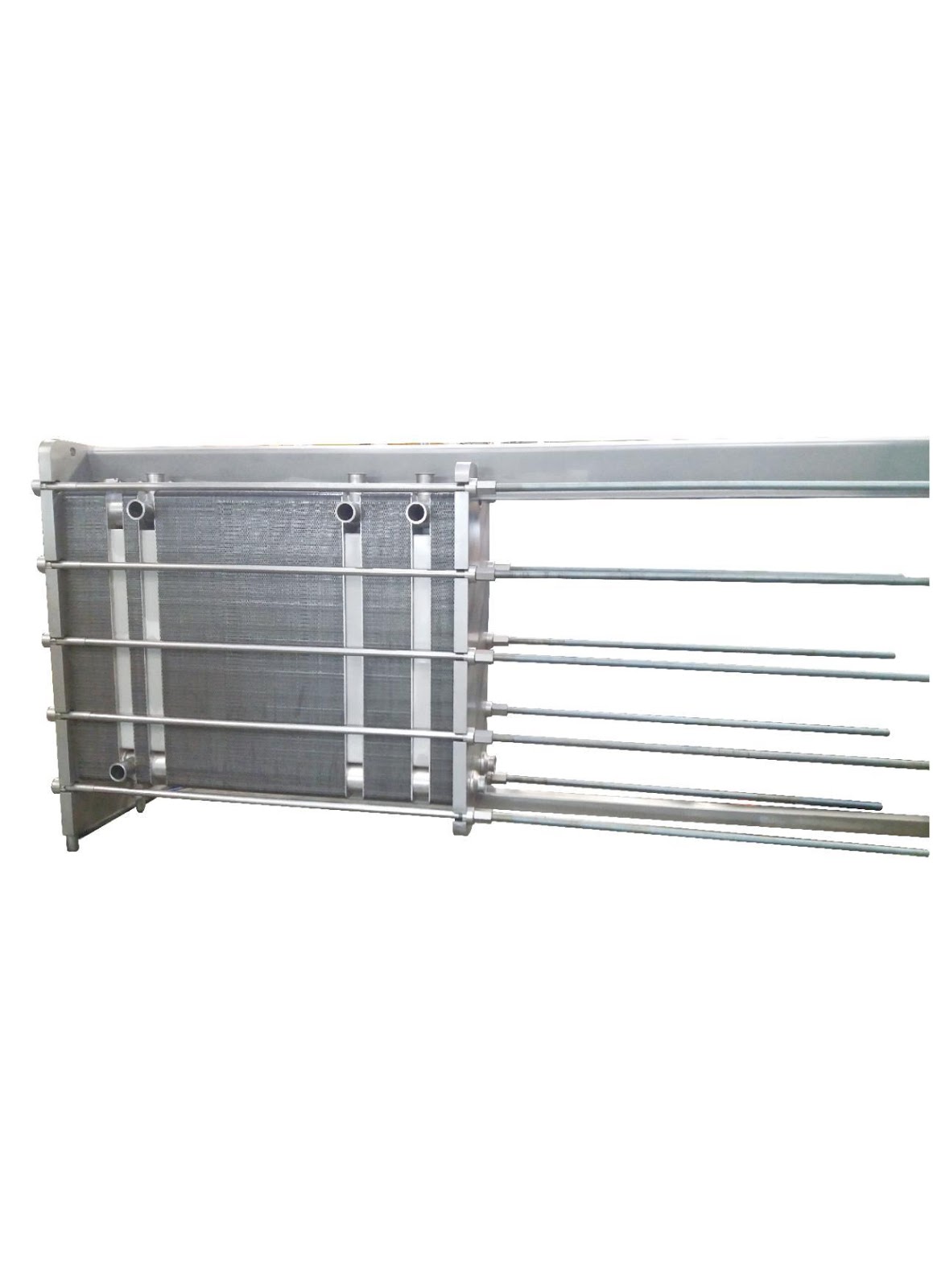

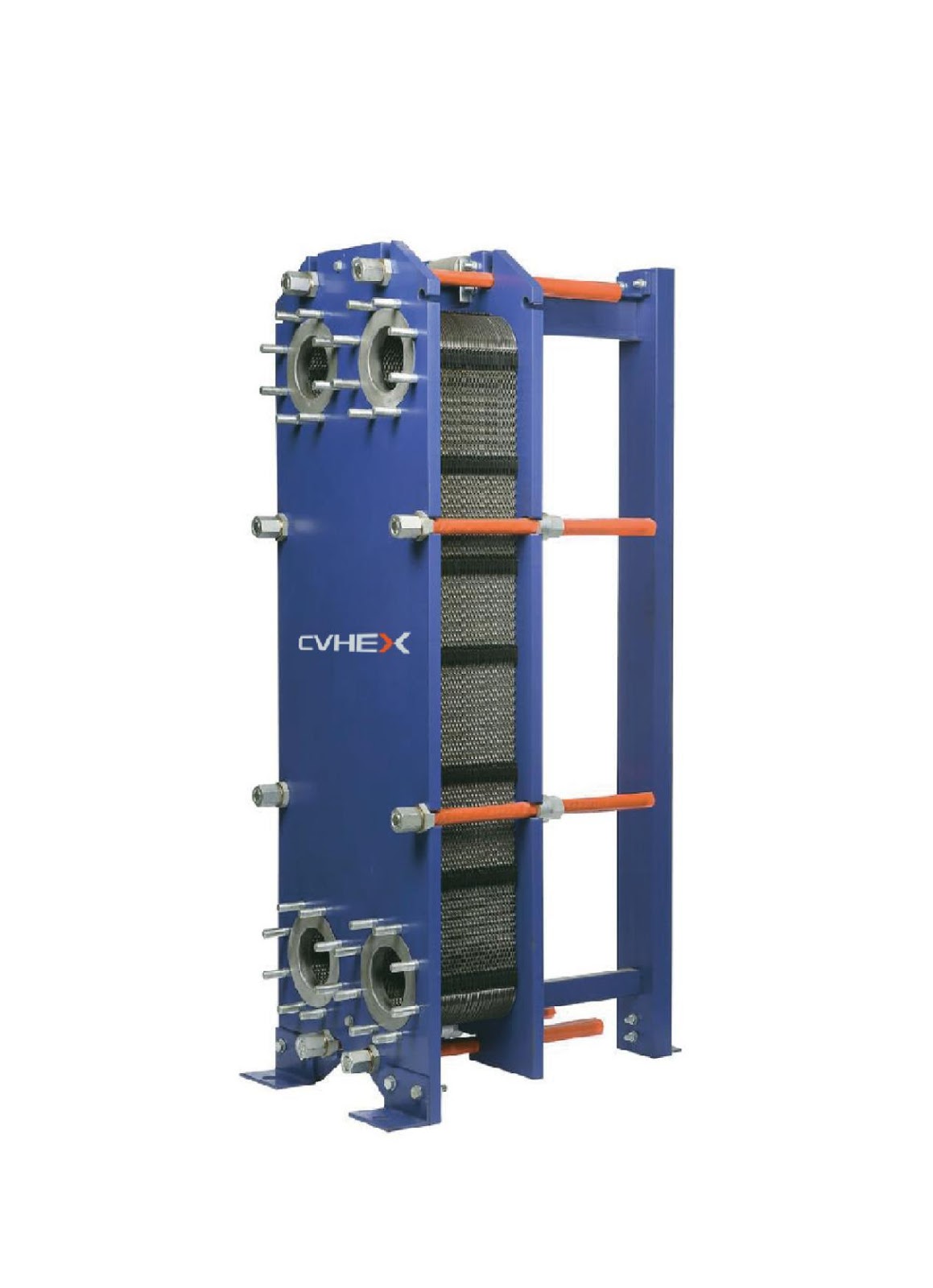

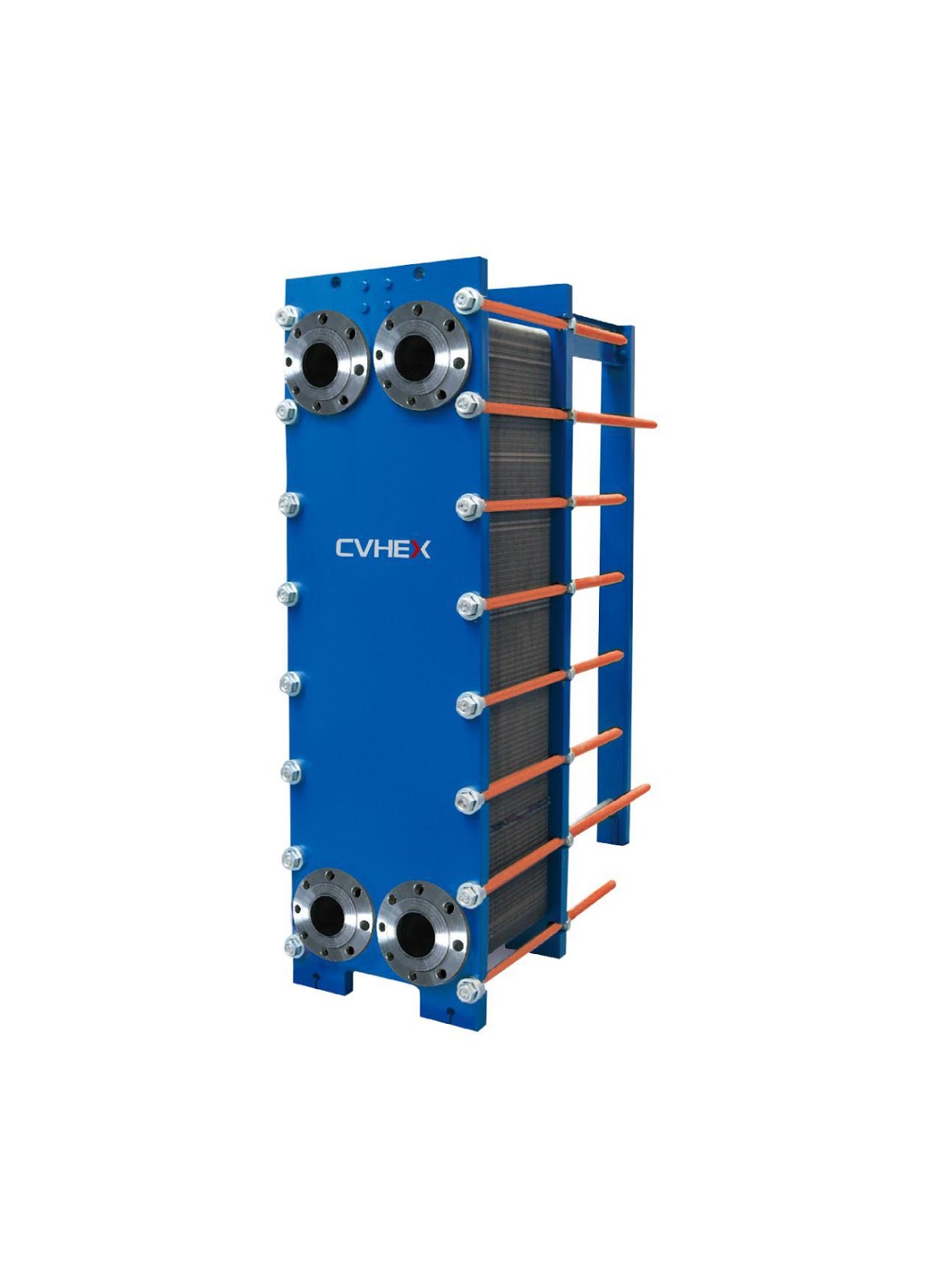

换热机组内换热器使用CVHEX PHE满足设计要求。在超负荷或非正常工况下，热交换器的运行无任何异常噪音、震动和变形。水泵采用威乐，格兰富等或根据客户具体要求定制。换热机组的构架具有足够的刚度和强度，机组组装焊接完毕后均进行形状尺寸及外观检查，合格后按要求进行无损检测及压力试验。试验压力参照ASME标准。在压力试验过程中，根据试验过程对热交换器进行检漏等，换热机组中所使用均为高品质的材料。金属部件，除已经防锈蚀处理或防锈蚀金属制成者外，均在厂内按下列标准进行彻底的清洁、防锈处理及喷外漆：喷砂清理-S/S2.5,铬酸锌底漆-120微米,聚氨基甲酸酯 -30微米,外层面漆 -两层。
